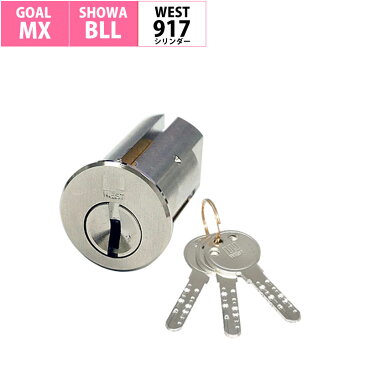

GOAL-MX・SHOWA-BLL交換用WEST(ウエスト)シリンダー917-BLL-SS 送料無料鍵カギゴールユーシンショウワ玄関ドア防犯グッズ

ハウスメーカー採用実績ナンバー1のウエスト社のGOAL(ゴール)MXとSHOWA(ユーシンショウワ)BLLに適合する防犯性の高いディンプルキータイプの交換用シリンダーです。

GOAL(ゴール)MX、SHOWA(ユーシンショウワ)BLL用交換シリンダーGOAL(ゴール)MXとSHOWA(ユーシンショウワ)BLLに適合する防犯性の高いディンプルキータイプの交換用シリンダーです。

※対応扉厚は36mmです。

『GOAL・MXタイプ』はマンションや団地に多い面付け錠です。

本体の正面に大きくMXと書いてあるのですぐわかります。

ピンシリンダーからの交換が可能です。

『SHOWA・BLLタイプ』は室内側に「SHOWA」の印字だけでBLL等の刻印はありませんが、上の写真のようなタイプはすべてBLLです。

SHOWA・BLLタイプの場合、現在ご使用中のキーが下の写真のようなディンプルキーの場合は、既存のシリンダーを取り外して形状とサイズをご確認ください。

下の写真のような形状、サイズの場合は、WESTリプレイスシリンダー917には交換できませんのでご注意ください。

※対応扉厚は36mmです。

シリンダー寸法図ハウスメーカー採用実績ナンバー1のウエスト社1/100mm加工精度と高度な経験値から生み出させるスムーズな操作性。

2，935億通りの鍵違い数を達成。

アンチピッキングピン&ドリリング防止ピンを搭載した防犯面はもとより多種多様なカギの取替えに大きく貢献。

二酸化モリブデンコーティング処理されたピンの採用によって、強度な耐久性と快適なピンアクションを実現。

ウエスト社独自のディンプル設計。

キーの差込む方向を問わないリバーシブル仕様。

シリンダー錠ご購入時のご注意当商品は、初期不良の場合を除き、一切の返品・交換をお受けできません。

適合を十分ご確認の上、お求めください。

適合の商品かご不安な場合は、お電話もしくはメールにてご確認いただきましてからご購入ください。

917-BLLシリンダー取付け方法1.室内側のレバーハンドル固定ビス(1本)をはずしてレバーハンドルをはずします。

錠本体取付ネジ(4本)をはずし、錠本体を取りはずします。

2.筒固定ネジをはずして筒を取り外します。

既存シリンダー固定板を抜き、既存シリンダーを取り外します。

3.取替シリンダー上部に回転止めネジを取り付けてください。

4.取替シリンダーの刻印「WEST」マークが上になるように、パイプと取替シリンダーを錠前パイプに挿入します。

この時パイプは角穴がある面が下に向くようにしておきます。

5.錠本体を反対にして(下図の状態)シリンダー固定板を溝に挿入した後、パイプと錠前パイプを筒固定ネジにて固定します。

6.錠本体取付けネジにて扉に錠本体を取り付けます。

最後にレバーハンドルをレバーハンドル固定ネジにて固定します。

製品仕様シリンダーディンプルキーシリンダー対応扉厚 36mm 鍵違い数 2，935億通り耐ピッキング性能 10分以上耐鍵穴壊し性能 5分未満付属スペアキー本数 3本カラーシルバー関連商品WEST(ウエスト)916/917ディンプルキー合鍵(メーカー純正子鍵)
